جک هیدرولیک (Hydraulic Jack)

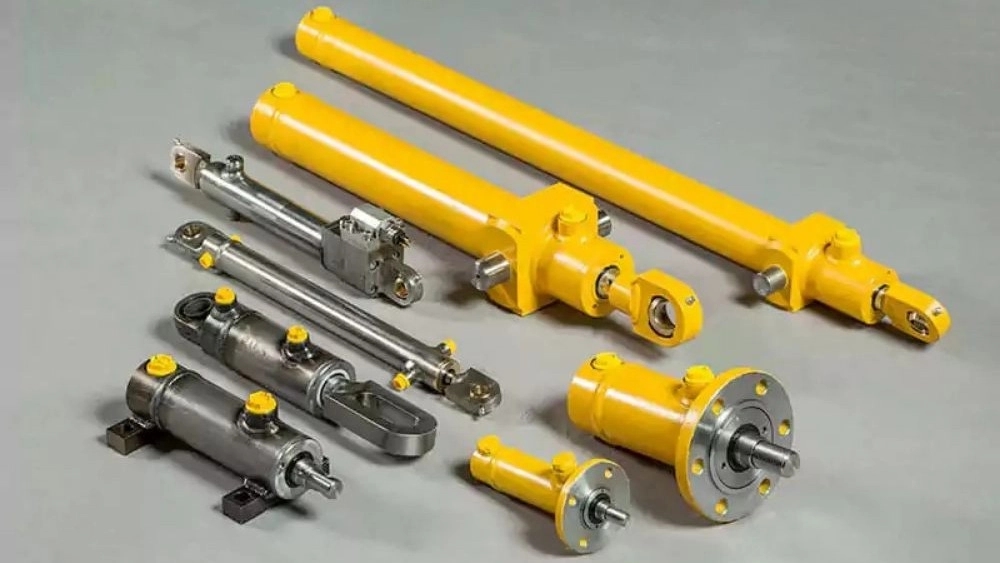

جک هیدرولیک
جک هیدرولیک دستگاهی مکانیکی است که بر پایه قانون پاسکال (Pascal’s Law) عمل میکند؛ یعنی افزایش فشار در یک نقطه از سیال تراکمناپذیر در یک سیستم بسته، بهصورت یکنواخت به تمام نقاط دیگر منتقل میشود. این اصل سبب میگردد نیرویی کوچک در سطحی کوچک، در خروجی سیستم به نیرویی بزرگ در سطحی بزرگ تبدیل شود.
اجزای اصلی جک هیدرولیک
1. سیلندر (Cylinder): محفظه استوانهای برای حرکت پیستون و نگهداری روغن هیدرولیک.
2. پیستون (Piston): قطعهای متحرک که انرژی سیال را به نیروی مکانیکی فشاری تبدیل میکند.
3. دریچهها و شیرها (Valves): برای کنترل ورود، خروج و جهت جریان روغن.
4. پمپ روغن (Pump): تولید فشار در سیال هیدرولیک.
5. روغن هیدرولیک (Hydraulic Fluid): سیال تراکمناپذیر انتقالدهنده نیرو.
6. مخزن یا تانک (Reservoir): ذخیره روغن و جبران تبخیر یا نشتی.
انواع جک هیدرولیک
1. جک بطری (Bottle Jack): رایج برای خودروها و صنایع سنگین؛ ساختار عمودی و ظرفیت بالا.
2. جک سوسماری (Floor Jack): در کارگاههای تعمیر و نگهداری خودرو بهکار میرود؛ حرکت افقی و سریع.
3. جک قیچی (Scissor Jack with Hydraulic Assist): جمعوجور با مکانیزم بالابر قیچی و نیروی کمکی هیدرولیکی.
4. جک هیدرولیک تلسکوپی (Telescopic Jack): شامل چند مرحله پیستون تودرتو برای ارتفاع زیاد در فضای کم.
5. جک صنعتی و ساختمانی (Industrial Hydraulic Jack): برای بلندکردن ماشینآلات، سازهها و پلها با تناژ بالا.
---
اصول عملکرد
در هنگام پایینآمدن اهرم، پمپ فشار لازم را در روغن ایجاد میکند و باعث میشود پیستون در سیلندر بالا برود. با آزاد شدن شیر تخلیه، روغن به مخزن بازمیگردد و پیستون پایین میآید.
عملکرد نرم، بیصدا و قابل اعتماد از ویژگیهای اصلی این سیستم است.
مواد و مشخصات طراحی
- بدنه و سیلندر: فولاد آلیاژی مقاوم به فشار (AISI 1020 یا 4140)
- پیستون: فولاد کرومپوش برای جلوگیری از خوردگی.
- اورینگها و آببندها: NBR، PU یا Viton بر اساس دما و نوع روغن.
- فشار کاری (Working Pressure): بین 150 تا 700 بار بسته به نوع کاربرد.
- استانداردهای طراحی:
- ISO 10100 (سیستمهای هیدرولیکی)
- ASME B30.1 (ایمنی بالابرها)
- FEM 5.001 (کارکرد مکانیکی تجهیزات بالابر)
---
مزایا
- تولید نیروی زیاد با ورودی کم.
- عملکرد دقیق و کنترلپذیر.
- نگهداری آسان و نیاز کم به انرژی.
- قابلیت حمل و کاربرد در محیطهای محدود.
- ایمنی بالا در برابر شکست مکانیکی.
---
حوزههای کاربرد
- تعمیرگاهها و صنایع خودروسازی (بالا بردن خودرو).
- صنایع ساختوساز و پلسازی.
- صنایع نفت، گاز و پتروشیمی (برای تنظیم ارتفاع و تعمیر تجهیزات سنگین).
- سیستمهای نجات و امداد (جک نجات).
- فرآیندهای نصب تجهیزات صنعتی سنگین.
نکات ایمنی و نگهداری
- همیشه از فشار مجاز کمتر استفاده شود.
- در صورت وجود نشتی روغن، استفاده فوراً متوقف شود.
- جک را روی سطح صاف و محکم قرار دهید.
- در فواصل منظم، سطح روغن و سلامت اورینگها بررسی شود.
- جک را هرگز بدون بار قفل ایمنی، زیر بار نگه ندارید.
---
9. نتیجهگیری
جک هیدرولیک بهعنوان یکی از پرکاربردترین ابزارهای انتقال نیرو در صنایع مدرن شناخته میشود. طراحی صحیح، رعایت اصول ایمنی، و انتخاب جنس مناسب اجزا باعث افزایش طول عمر، بازدهی بالا و اطمینان در عملکرد این تجهیزات میشود.
